Heute war es endlich soweit: Die neuen Selbsttestmelder von Honeywell (Esser) sind auf dem Markt. Ich habe mit Spannung darauf gewartet, da sie ein interessantes Konzept versprechen – doch meine Begeisterung wurde schnell durch Ernüchterung ersetzt.

Der Preis – Eine echte Überraschung

Das größte Problem? Der Preis. Honeywell verlangt für die Selbsttestmelder das Doppelte eines herkömmlichen Melders. Da stellt sich die Frage: Rechtfertigt die Selbsttest-Funktion wirklich diesen Preisaufschlag?

In vielen Szenarien, beispielsweise in Zwischendecken, unter Schreibtischen oder in Hotelzimmern mit Revisionsklappen, kann es durchaus sinnvoll sein, Melder einzusetzen, die sich selbst testen. Aber ist dieser Vorteil so viel wert, dass man bereit ist, den doppelten Preis zu zahlen?

Ich konnte diese Melder bereits letztes Jahr in Österreich bei Honeywell sowie auf der Security in Essen sehen und testen. Die Technologie war vielversprechend, doch über den Preis wurde sich immer bedeckt gehalten. Jetzt wissen wir auch warum, denn mit dem aktuellen Preisgefüge ist es fraglich, ob sich diese Melder am Markt behaupten können.

Bewährte Systeme funktionieren zuverlässig – Unser Test bei Puma

Unsere Firma ist seit über zwölf Jahren am Markt, und in dieser Zeit hatten wir maximal zwei defekte Melder, die nicht funktionierten. Das zeigt, dass ein Defekt extrem selten ist. Muss man also wirklich in jedem Fall zu Selbsttestmeldern greifen? Oder kann man in bestimmten Situationen das geringe Risiko in Kauf nehmen, dass ein Melder mal nicht geprüft wird?

Ein gutes Beispiel dafür ist unser Rauchversuch bei Puma in Herzogenaurach. In einem Bürogebäude haben wir einen Test durchgeführt, bei dem innerhalb von einer Minute sowohl der Melder in der Zwischendecke als auch der Melder im Doppelboden ausgelöst hat. Das zeigt, dass auch herkömmliche Melder zuverlässig arbeiten, selbst wenn sie nicht direkt sichtbar montiert sind.

Natürlich kann es in bestimmten Spezialfällen sinnvoll sein, auf Selbsttestmelder zu setzen, aber in vielen Situationen ist das Risiko, dass ein Melder mal nicht überprüft wird, sehr gering.

Die rechtliche Grauzone

Ein weiteres Problem: Auch wenn es sich um einen Selbsttestmelder handelt, bleibt die Sichtprüfung weiterhin vorgeschrieben. Das bedeutet, dass trotz der Automatisierung eine manuelle Kontrolle durch den Betreiber notwendig bleibt. In den Normen ist klar festgelegt, dass die Haftung weiterhin bei den Betreibern bleibt – nicht bei Honeywell.

Das wirft eine entscheidende Frage auf: Was genau bringt die Selbsttest-Funktion dann wirklich? Wenn trotzdem eine Sichtprüfung erfolgen muss, entfällt ein wesentlicher Vorteil dieser Melder. Und genau das macht den hohen Preis noch fragwürdiger.

Wird sich das Produkt durchsetzen?

Meiner Meinung nach wird der Markt hier selbst entscheiden. Wenn der Preis nicht in Relation zum tatsächlichen Nutzen steht, wird sich das Produkt nicht durchsetzen.

Wir als Firma Heinrich gehören zu den größten Fachfirmen in Deutschland, Österreich und der Schweiz und haben die Verantwortung, neue Produkte zu testen und zu bewerten. Daher werden wir die Selbsttestmelder in einem Reinraum in der Zwischendecke installieren und ausführlich testen.

Aber ehrlich gesagt: Für zukünftige Projekte sehe ich aktuell keinen großen Bedarf. Der Preis ist einfach zu hoch, und die Vorteile sind – gerade wegen der weiter notwendigen Sichtprüfung – zu gering.

Wir stehen für sinnvolle Innovationen

Als Unternehmen haben wir uns das klare Ziel gesetzt, unseren Kunden immer die neueste Technologie anzubieten – aber nur dann, wenn wir wirklich davon überzeugt sind, dass sie einen echten Mehrwert bringt.

Gerade im Bereich Brandmeldetechnik sehen wir es als essenziell an, dass eine Anlage den Betrieb des Betreibers nicht stören sollte. Idealerweise sollte es für ihn kaum Berührungspunkte mit der Anlage geben – sie sollte einfach funktionieren und nur im Ernstfall aktiv werden.

Wenn eine neue Technologie dieses Ziel unterstützt, sind wir die Ersten, die sie testen und empfehlen. Aber wenn der Nutzen in keiner Relation zum Preis steht, hinterfragen wir sie kritisch.

Ich liebe neue Technologien – aber nicht jede setzt sich durch

Ich bin ein großer Fan von neuen Technologien. Selbstfahrende Autos? Großartig! Neue, innovative Systeme? Ich probiere sie gerne aus. Ich glaube daran, dass technologische Fortschritte unser Leben erleichtern können und sollten.

Aber nicht jede neue Technologie ist automatisch sinnvoll. Manche werden sich einfach nicht durchsetzen, sei es aufgrund rechtlicher Hürden, zu hoher Kosten oder eines fehlenden praktischen Nutzens.

Und genau das ist der Punkt, den ich bei den Selbsttestmeldern von Honeywell (Esser) sehe. Die Idee ist interessant, aber die Kosten und die weiterhin bestehende Prüfpflicht stehen in keiner sinnvollen Relation zum Nutzen.

Fazit: Gute Idee, schlechtes Preis-Leistungs-Verhältnis

Natürlich ist der Gedanke eines Selbsttestmelders spannend, und in bestimmten Anwendungsfällen kann er eine sinnvolle Ergänzung sein. Aber bei einem derart hohen Preisaufschlag und weiterhin bestehenden Prüfpflichten verliert das Produkt seinen eigentlichen Vorteil.

Der Rauchversuch bei Puma in Herzogenaurach hat uns bereits gezeigt, dass auch herkömmliche Melder – selbst in schwierigen Einbaupositionen wie Zwischendecken oder Doppelböden – sehr zuverlässig arbeiten.

Ich hatte bereits im letzten Jahr die Gelegenheit, diese Melder in Österreich bei Honeywell und auf der Security in Essen zu testen. Schon damals wurde über den Preis nicht offen gesprochen – und nun wird klar, warum.

Ich bin gespannt, wie der Markt auf diese Innovation reagiert – aber für uns als Fachfirma ist es momentan keine sinnvolle Investition.

Der Beitrag Honeywell Esser Selbsttestmelder – Sinnvolle Innovation oder überteuerter Luxus? erschien zuerst auf Heinrich Brandmeldetechnik.

Die Steuerzentrale: Wie die Brandmelderzentrale (BMZ) alle Prozesse koordiniert

Damit eine Brandmeldeanlage zuverlässig arbeitet, müssen ihre Komponenten effizient zusammenwirken. Die zentrale Steuerungseinheit, die Brandmelderzentrale (BMZ), koordiniert diesen Prozess. Sie empfängt Signale der Brandmelder, bewertet potenzielle Gefahren und steuert automatische Notfallmaßnahmen. Dazu gehören die Aktivierung von Alarmen, die Weiterleitung von Warnsignalen an Feuerwehr oder Sicherheitsdienste und die Überwachung der Systemfunktionen. Eine BMA muss auch bei Stromausfällen zuverlässig arbeiten. Deshalb ist die BMZ mit einer Notstromversorgung ausgestattet, die den Betrieb für mindestens 24 Stunden im Bereitschaftsmodus und fünf Minuten im Alarmmodus sicherstellt. Sie versorgt zudem angeschlossene Komponenten wie Brandmelder und Signalgeber mit Spannung.

Um eine reibungslose Kommunikation zwischen den Komponenten zu gewährleisten, sind Brandmelder in der Regel über Ringbustechnik vernetzt. Dieses System bleibt auch bei einer beschädigten Leitung funktionsfähig. Moderne BMZs lassen sich außerdem in Gebäudeleittechnik integrieren und können automatisierte Brandschutzeinrichtungen wie Rauchabzüge oder Türfreigaben steuern. Als zentrale Komponente einer BMA sorgt die Brandmelderzentrale für eine präzise Koordination im Gefahrenfall und trägt maßgeblich dazu bei, Menschenleben zu schützen und Sachschäden zu begrenzen. Doch damit die Brandmelderzentrale überhaupt reagieren kann, benötigt sie präzise Daten von den Sensoren der Anlage. Brandmelder sind die entscheidende Komponente für die frühzeitige Erkennung von Bränden – und genau diese sehen wir uns nun genauer an.

Die Sensoren: Brandmelder und ihre Funktionsweise

Damit eine Brandmeldeanlage zuverlässig arbeitet, müssen ihre Komponenten Brände möglichst früh erkennen. Dies ist die Aufgabe der Brandmelder, die Veränderungen in der Umgebung messen und ihre Signale an die Brandmelderzentrale (BMZ) weiterleiten. Je nach Einsatzbereich reagieren sie auf unterschiedliche Brandkenngrößen wie Rauch, Temperatur oder Gase. Rauchmelder sind die wichtigste Komponente zur Früherkennung, da Rauch in den meisten Fällen das erste Anzeichen eines Brandes ist. Sie arbeiten optisch, indem sie feinste Rauchpartikel in der Luft erkennen. In Bereichen, in denen Rauchmelder durch Wasserdampf oder Staub zu Fehlauslösungen neigen, wie in Küchen oder Werkstätten, werden stattdessen Wärmemelder eingesetzt, die auf Temperaturveränderungen reagieren. Für explosionsgefährdete Bereiche oder industrielle Anwendungen kommen spezialisierte Flammenmelder zum Einsatz. Diese detektieren Infrarot- oder UV-Strahlung offener Flammen, sodass Brände erkannt werden, noch bevor Rauch oder starke Hitze entsteht. Ergänzend messen Gas- und Kohlenmonoxidmelder gefährliche Gase wie CO, das farb- und geruchslos ist und lange vor offenen Flammen zur Gefahr werden kann. Da kein einzelner Melder alle Brandarten gleichermaßen gut erkennt, setzen moderne Brandmeldeanlagen auf Multisensormelder, die mehrere Brandkenngrößen gleichzeitig erfassen. Diese Komponente verbessert nicht nur die Erkennungsgenauigkeit, sondern reduziert auch Fehlalarme. Brandmelder sind damit die „Augen“ der BMA – sie machen eine frühzeitige Alarmierung überhaupt erst möglich. Doch was passiert, wenn ein Brandmelder eine Gefahr registriert? Damit Personen rechtzeitig gewarnt werden und Rettungskräfte schnell reagieren können, muss die BMA den Alarm zuverlässig auslösen und weiterleiten.

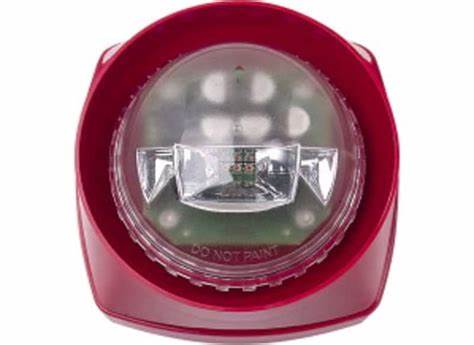

Alarmierung und Feuerwehr-Peripherie: Wie die BMA für schnelle Reaktionen sorgt

Eine Brandmeldeanlage erfüllt ihren Zweck nur, wenn sie Alarme zuverlässig weiterleitet und Personen im Gebäude rechtzeitig warnt. Sobald die Brandmelderzentrale (BMZ) eine Gefahr bestätigt, aktiviert sie die Alarmierungssysteme. Akustische Signalgeber wie Sirenen sorgen für sofortige Aufmerksamkeit, während optische Signalgeber – etwa Blitzleuchten – besonders in lärmintensiven Umgebungen oder für hörgeschädigte Personen wichtig sind. Komponenten wie Sprachalarmierungsanlagen ermöglichen gezielte Durchsagen, um eine geordnete Evakuierung zu unterstützen. Damit Einsatzkräfte schnell und effizient reagieren können, sind spezielle Feuerwehr-Schnittstellen in die BMA integriert. Ein Feuerwehr-Schlüsseldepot (FSD) ermöglicht den gesicherten Zugang zum Gebäude, während das Feuerwehr-Anzeigetableau (FAT) den exakten Alarmort anzeigt. Über das Feuerwehr-Bedienfeld (FBF) können Einsatzkräfte Alarme zurücksetzen oder Steuerungen für Löschanlagen und Rauchabzüge aktivieren. Diese Komponenten sind gesetzlich vorgeschrieben und müssen sich in einem für die Feuerwehr leicht zugänglichen Bereich befinden. Durch die Kombination aus Alarmierung und Feuerwehr-Peripherie sorgt eine BMA nicht nur für eine schnelle Warnung, sondern auch für eine effiziente Koordination der Rettungskräfte.

Brandfallsteuerung als zusätzliche Sicherheitsfunktion

In vielen Gebäuden sind Brandmeldeanlagen nicht nur für die Früherkennung und Alarmierung zuständig, sondern auch mit automatisierten Steuerungssystemen verbunden. Diese können im Brandfall Entrauchungsanlagen aktivieren, um Rauch abzuleiten, oder Notausgänge freigeben, damit Personen das Gebäude sicher verlassen können. Auch Aufzugssteuerungen können durch die BMA beeinflusst werden, um zu verhindern, dass Menschen in verrauchten oder brennenden Bereichen eingeschlossen werden. Die Integration solcher Komponenten hängt von den spezifischen Sicherheitsanforderungen des Gebäudes ab und ist oft durch baurechtliche Vorschriften oder betriebliche Schutzkonzepte vorgegeben. Während die Hauptaufgabe einer BMA die Branddetektion und Alarmierung bleibt, können solche Steuerungen Fluchtwege sichern und Schäden begrenzen.

Redundante Alarmübermittlung: Sichere Alarmweiterleitung im Notfall

Eine BMA muss auch dann zuverlässig Alarm senden, wenn ein Übertragungsweg ausfällt. Moderne BMAs setzen daher auf redundante Alarmübermittlung, um sicherzustellen, dass Notrufe bei der Feuerwehr oder in Sicherheitszentralen ankommen. Üblich ist eine Kombination aus mindestens zwei unabhängigen Übertragungswegen – etwa Festnetz und Mobilfunk – sodass bei Netzausfällen oder technischen Störungen immer eine Absicherung besteht. Die Auswahl der richtigen Übertragungswege hängt von den baulichen und infrastrukturellen Gegebenheiten des Gebäudes ab. In vielen Fällen kommen digitale Lösungen wie VPN oder Glasfaser in Kombination mit Mobilfunk zum Einsatz, um eine zuverlässige Datenübertragung zu gewährleisten.

Warum eine regelmäßige Kontrolle unerlässlich ist

Damit eine Brandmeldeanlage jederzeit einsatzbereit ist, muss sie regelmäßig gewartet werden. Verschmutzte Melder, fehlerhafte Verbindungen oder eine gestörte Alarmübertragung können die Schutzfunktion erheblich einschränken. Daher schreiben Normen wie die DIN 14675 und die VDE 0833-2 verbindliche Wartungsintervalle vor und verlangen, dass nur zertifizierte Fachfirmen diese Arbeiten durchführen. Durch regelmäßige Inspektionen lassen sich Fehler frühzeitig erkennen und beheben – sei es ein defekter Melder, eine Störung in der Alarmübertragung oder eine schwächelnde Notstromversorgung. Damit eine Brandmeldeanlage langfristig zuverlässig funktioniert, muss sie nicht nur regelmäßig geprüft werden – auch die individuelle Planung und Installation spielen eine entscheidende Rolle. Denn je nach Gebäude und Nutzung unterscheiden sich die Anforderungen deutlich.

Individuelle Anforderungen und professionelle Beratung für zuverlässigen Brandschutz

Brandmeldeanlagen sind eine der wichtigsten Sicherheits-Komponenten im Gebäudeschutz. Sie minimieren Risiken, indem sie Brände frühzeitig detektieren, Warnsignale auslösen und Rettungskräfte alarmieren. Doch keine BMA gleicht der anderen – ihr Aufbau hängt von der Gebäudenutzung, betrieblichen Schutzkonzepten und gesetzlichen Vorgaben ab. Die DIN 14675 sowie die EN-54-Normenserie bieten technische Standards, haben aber keinen direkten Gesetzescharakter. Maßgeblich sind vielmehr die Bauordnungen der Bundesländer, die durch regionale Vorschriften ergänzt werden. Deshalb muss jede Brandmeldeanlage individuell geplant werden, um den spezifischen Anforderungen Ihres Gebäudes oder Betriebs gerecht zu werden.

Der Beitrag Was sind die wichtigsten Komponenten einer Brandmeldeanlage? erschien zuerst auf Heinrich Brandmeldetechnik.

Was versteht man unter einem Schutzziel im Brandschutz?

Allgemeine Schutzziele im Brandschutz definieren die grundlegenden Anforderungen, die im Brandfall erfüllt werden müssen. Sie sind in den Bauordnungen der Bundesländer sowie der Musterbauordnung (MBO) verankert. So findet man in der MBO vier zentrale Schutzziele. In § 14 heißt es:

„Bauliche Anlagen sind so anzuordnen, zu errichten, zu ändern und instand zu halten, dass der Entstehung eines Brandes und der Ausbreitung von Feuer und Rauch (Brandausbreitung) vorgebeugt wird und bei einem Brand die Rettung von Menschen und Tieren sowie wirksame Löscharbeiten möglich sind.“

Daraus ergeben sich die allgemeinen Ziele des Brandschutzes:

• Vermeidung der Brandentstehung
• Brandausbreitung verhindern
• Rettung von Menschen und Tieren
• Löscharbeiten ermöglichen

Es ist wichtig zu verstehen, dass Schutzziele im Brandschutz festlegen, was erreicht werden soll – wie die Vermeidung von Bränden, die Eindämmung der Brandausbreitung oder die Rettung von Personen und Tieren, was vor allem dem Personenschutz dient. Der Sachwertschutz, wie der Erhalt von Sachwerten oder Kulturgütern, wird hingegen im Baurecht nicht ausdrücklich geregelt und muss daher von Eigentümern oder Nutzern individuell geplant und vereinbart werden. Zur Gewährleistung des Sachwertschutzes fordern deswegen häufig Versicherungsunternehmen die Errichtung einer Brandmeldeanlage (BMA) oder Installation anderer anlagentechnischer Maßnahmen.

Wie die allgemeinen Ziele erreicht werden, also durch welche baulichen oder technischen Maßnahmen, wird in den Bauordnungen der Länder, in Sonderbauordnungen, technischen Regelwerken und anderen Vorschriften konkret festgelegt. Die Schutzziele konzentrieren sich also darauf, festzulegen, welche negativen Konsequenzen verhindert werden sollen, während die genauen Vorgaben zur Umsetzung konkrete Maßnahmen erfordern. Dieser Ansatz sorgt dafür, dass sowohl die grundsätzlichen Sicherheitsanforderungen auf Bundesebene berücksichtigt werden als auch regionale Unterschiede in der baulichen Praxis.

Schutzziele im anlagentechnischen Brandschutz

Die allgemeinen Brandschutzziele, wie sie in der Musterbauordnung und den Bauordnungen der Länder festgelegt sind, geben also eine Zielvorgabe, was im Brandfall erreicht werden soll. Im Gegensatz dazu stehen die spezifischen Ziele des anlagentechnischen Brandschutzes, die sich auf den gezielten Einsatz technischer Systeme beziehen, um diese allgemeinen Ziele im Ernstfall zu unterstützen und zu konkretisieren. Beide Arten von Zielen stehen in enger Verbindung, haben jedoch unterschiedliche Schwerpunkte und Funktionen. Der anlagentechnische Brandschutz stellt sicher, dass durch den Einsatz technischer Anlagen die allgemeinen Schutzziele unterstützt und im Ernstfall konkret umgesetzt werden. Zu den spezifischen Zielen gehören:

• Früherkennung von Bränden: Brandmeldeanlagen sollen Brände in ihrer Entstehung erkennen und frühzeitig Alarm geben.
• Aktive Brandbekämpfung: Automatische Löschsysteme wie Sprinkleranlagen sollen Brände sofort eindämmen oder löschen.
• Entrauchung und Rauchkontrolle: Rauch- und Wärmeabzugsanlagen sollen dafür sorgen, dass Flucht- und Rettungswege rauchfrei bleiben.
• Nutzung der Fluchtwege sicherstellen: Notstromanlagen, Sicherheitsbeleuchtung und automatische Türsysteme sollen im Brandfall die Nutzung von Fluchtwegen ermöglichen.

Während die allgemeinen Brandschutzziele eine eher abstrakte Formulierung dessen sind, was im Brandfall erreicht werden soll – wie etwa die Begrenzung der Brandausbreitung oder die Rettung von Menschen, konzentrieren sich die spezifischen Ziele des anlagentechnischen Brandschutzes auf die konkrete technische Umsetzung dieser Vorgaben. Dabei setzt der anlagentechnische Brandschutz gezielt auf technische Systeme, wie Brandmelde- oder Löschanlagen, um sowohl den Personenschutz als auch den Sachwertschutz sicherzustellen. Hier zeigt sich das Spannungsfeld: Während der Schutz von Menschenleben immer oberste Priorität hat, greifen diese Systeme gleichzeitig auch aktiv ein, um den Erhalt von Sachwerten zu unterstützen – etwa durch die schnelle Brandbekämpfung oder die Eindämmung von Schäden an Gebäuden und wertvollen Gütern. Diese duale Zielsetzung erfordert eine sorgfältige Planung, um beide Aspekte im Ernstfall bestmöglich zu erfüllen.

Brandmeldeanlagen: Früherkennung als entscheidendes Schutzziel im anlagentechnischen Brandschutz

Brandmeldeanlagen sind wesentliche Bestandteile eines umfassenden Brandschutzkonzepts und dienen der frühzeitigen Erkennung und Bekämpfung von Bränden. Laut der Norm DIN 14675 müssen diese Systeme in das Gesamtsicherheitskonzept eines Gebäudes integriert werden, um den Schutz von Personen und Sachwerten zu gewährleisten. Hierbei liegt der Fokus auf einem Zusammenspiel von anlagentechnischen und organisatorischen Maßnahmen, die durch die BMA unterstützt werden, um ein effizientes Brandschutzsystem zu schaffen.

Nach der DIN 14675 gibt es bestimmte, klar definierte Schutzziele, die jede Brandmeldeanlage erreichen muss, um als funktionsfähig und zuverlässig zu gelten. Diese Ziele sind:

Früherkennung von Bränden:

Eine der wichtigsten Aufgaben einer BMA ist es, Brände bereits in ihrer Entstehungsphase zu erkennen, bevor sie sich ausbreiten und größeren Schaden anrichten können. Die frühe Detektion sorgt dafür, dass Zeit für Gegenmaßnahmen gewonnen wird, sowohl zur Evakuierung als auch zur Brandbekämpfung.

Lokalisierung des Brandes:

Neben der Detektion muss die BMA in der Lage sein, den exakten Ort des Brandes zu bestimmen und anzuzeigen. Dies ist entscheidend, damit Einsatzkräfte gezielt agieren können und die betroffenen Bereiche klar identifiziert sind, um Personen schnell zu evakuieren.

Alarmierung der Feuerwehr:

Ein weiteres Schutzziel für Brandmeldeanlagen mit Aufschaltung ist die automatische und schnelle Alarmierung der Feuerwehr oder anderer Rettungskräfte. Dies sorgt dafür, dass im Brandfall umgehend reagiert wird, was die Effektivität der Brandbekämpfung erheblich steigert.

Aktivierung technischer Brandschutzeinrichtungen:

BMAs steuern zudem automatisch weitere anlagentechnische Brandschutzsysteme an, wie beispielsweise Sprinkleranlagen, Rauchabzüge oder Brandschutztüren. Diese Systeme arbeiten synchron, um die Ausbreitung des Brandes zu verhindern und Fluchtwege zu sichern.

Warnung der Personen im Gebäude:

Ein ebenfalls zentraler Aspekt ist die schnelle Information der Menschen im Gebäude. BMAs müssen in der Lage sein, die betroffenen Personen schnell und effizient zu warnen, sodass diese sich in Sicherheit bringen können. Wenn eine Sprachalarmanlage (SAA) integriert ist, können sogar konkrete Anweisungen zur Flucht gegeben werden.

Bildquelle Beitragsbild: © Montri – stock.adobe.com

Der Beitrag Was bedeutet Schutzziel im anlagentechnischen Brandschutz? erschien zuerst auf Heinrich Brandmeldetechnik.

Brandwarnanlagen nach DIN VDE V 0826-2 für Sonderbauten

Eine Brandwarnanlage (BWA) ist ein sicherheitstechnisches System, das nach DIN VDE V 0826-2 für den Einsatz in Gebäuden mit besonderem Personenrisiko vorgesehen ist. Das können Kindertagesstätten, Heime, Beherbergungsstätten mit bis zu 60 Betten und andere Sonderbauten sein, für die bauordnungsrechtlich eine Sonderbauverordnung gilt, welche aber keine klaren Festlegungen hinsichtlich der Warnung von Personen enthält. Bis zum Jahr 2018, dem Jahr, in dem die DIN VDE V 0826-2 als Empfehlung für betreffende Sonderbauten vorgelegt wurde, bestand bei vielen kleinen, geregelten Sonderbauten oft keine normative Konkretisierung, wie die Brandwarnung der Personen im Gebäude realisiert werden sollte. Das führte dazu, dass in der Praxis Lösungen realisiert wurden, die mitunter unpassend für Gebäudegröße und das Schutzziel waren. So wurden häufig funkvernetzte Rauchwarnmelder als Brandschutzlösung eingesetzt, diese boten jedoch in vielen Fällen aus Sicht der Bauaufsicht nur unzureichenden Schutz.

Eine Alternative dazu stellte die Installation einer Brandmeldeanlage dar, selbst wenn diese bauordnungsrechtlich eigentlich nicht gefordert war. Allerdings verzichtete man dann in vielen Fällen auf eine Aufschaltung zur Feuerwehr. Bis zur normativen Konkretisierung der bauaufsichtlichen Anforderungen betreffend Branderkennung und Brandmeldung in Kindertagesstätten, in Heimen sowie besagten Beherbergungsstätten durch die DIN VDE V 0826-2, orientierten sich Planer und Errichter von Brandmeldetechnik in vielen Fällen an der BHE-Richtlinie Hausalarmanlagen Typ B (HAA-B). Die DIN VDE V 0826-2, die vollständig „Überwachungsanlagen – Teil 2: Brandwarnanlagen (BWA) für Kindertagesstätten, Heime, Beherbergungsstätten und ähnliche Nutzungen – Projektierung, Aufbau und Betrieb“ heißt, schloss also gewissermaßen eine regulatorische Lücke.

Technischer Aufbau einer BWA

Die besagte DIN VDE V 0826-2 gibt seit 2018 Vorgaben für Aufbau und Betrieb von Brandwarnanlagen vor. Grundsätzlich besteht eine BWA aus Komponenten, die auch bei Brandmeldeanlagen verwendet werden. Ebenfalls wie eine Brandmeldeanlage wird auch die Brandwarnanlage je nach Einsatzort individuell geplant, sodass hinsichtlich des Aufbaus Unterschiede bestehen können. Die verwendeten Komponenten müssen jedoch alle der Produktnorm-Reihe DIN EN 54 entsprechen.

Brandwarnzentrale, Melder und Signalgeber: die wichtigsten Komponenten der BWA

Wie man es von Brandmeldeanlagen kennt, ist das Herzstück der BWA die Brandwarnzentrale bzw. die Brandmeldezentrale (BMZ). Die Zentrale selbst muss nach DIN EN 54-2, ihre Energieversorgung nach DIN EN 54-4 zertifiziert sein. Im Fall einer Gefahrenmeldung identifiziert die Zentrale den auslösenden Melder.

Bei einer Brandwarnanlage kommen unterschiedliche Meldertypen zur Branddetektion zum Einsatz. Dazu zählen automatische optische bzw. photoelektrische Rauchmelder, die mit dem Prinzip des Streulichts arbeiten, um Rauchpartikel zu detektieren. Im Inneren des Meldergehäuses erzeugt eine Infrarot-LED einen nicht sichtbaren Lichtstrahl, der so positioniert ist, dass er an einer lichtempfindlichen Fotodiode vorbeiläuft. Damit das Licht nicht von den Wänden des Gehäuses reflektiert wird oder äußeres Licht die Fotodiode erreicht, ist das Innere des Gehäuses mit nicht reflektierendem Material ausgestattet. Auch thermische Melder, also Meldertypen, die die Brandkenngröße Temperatur detektieren, kommen als automatische Melder bei diesen Anlagen zum Einsatz. Zudem finden auch optisch-thermische Kombimelder, also Meldertypen, die diese beiden Brandkenngrößen (Rauch und Temperatur-Dynamiken) erkennen, Verwendung.

Im Ernstfall, wenn einer der automatischen Melder Rauch- oder Wärmeentwicklung detektiert, wird die Gefahrenmeldung an die Brandmeldezentrale übertragen, die dann im jeweiligen Gebäude bzw. Objekt die Brandwarnung auslöst. Die genannten automatischen Melder werden ergänzt durch nicht-automatische Handfeuer- bzw. Druckknopfmelder. Dabei handelt es sich um die bekannten, mit einem Kunststoffdeckel versehenen, Melder zur Wandmontage. Im Brandfall wird der hinter der Scheibe befindliche Druckknopf manuell betätigt und so der Alarm ausgelöst. Da in den Sonderbauten, in denen eine Brandwarnanlage in der Regel zum Einsatz kommt, aufgrund der spezifischen Gebäudenutzung davon auszugehen ist, dass sich Menschen mit eingeschränkter Selbstrettungsfähigkeit im Gebäude aufhalten, kommt der Alarmierung der anwesenden Personen natürlich eine entscheidende Bedeutung zu. Für die Alarmierung bzw. Brandwarnung wird deswegen häufig eine Kombination aus akustischen und optischen Signalgebern verwendet. Normkonforme Planung, Installation und Instandhaltung sind, wie das bei einer Brandmeldeanlage auch der Fall ist, durch eine Fachfirma durchzuführen.

BWA und BMA: Schutzfunktionen im Vergleich

Betrachtet man den technischen Aufbau einer BWA, wird bereits ein bedeutender Unterschied zu einer Brandmeldeanlage deutlich. Brandwarnanlagen verfügen nicht über eine Aufschaltung zu einer Feuerwehr-Leitstelle. Die interne Weiterleitung an die Feuerwehr oder eine hilfeleistende Stelle ist bei einer Brandwarnanlage zwar möglich, aber bauordnungsrechtlich nicht gefordert. Deutlicher werden die Unterschiede, wenn man sich vergegenwärtigt, dass die vorgestellte DIN VDE V 0826-2 als Norm verstanden werden muss, die sich an dem spezifischen Schutzziel orientiert, das für Kindertagesstätten, Heime, Beherbergungsstätten und die anderen erwähnten Sonderbauten relevant ist. Dies spiegelt sich in der Schutzfunktion der Brandwarnanlage wider. Die Schutzfunktion dieser Anlage ist zum einen die Brandfrüherkennung, die mittels Detektion der Branderkennungskriterien Rauch und Wärme erfolgt.

Zum anderen beinhaltet die Schutzfunktion die örtliche Warnung der im Gebäude anwesenden Personen, um deren Selbstrettung zu gewährleisten. Im Unterschied dazu gehen die Schutzfunktionen einer BMA weit darüber hinaus. Neben der bereits erwähnten Fernalarmierung bei aufgeschalteten Brandmeldeanlagen, sind diese Anlagen je nach Systemkonfiguration auch für die Überwachung von Nebenbereichen, wie beispielsweise Doppelböden, Zwischendecken und Schächten, ausgelegt. Zudem ist bei vielen Brandmeldeanlagen – je nach Konfiguration – im Gegensatz zu einer Brandwarnanlage die Ansteuerung von Feuer- und Rauchschutzabschlüssen oder automatischen Feuerlöschanlagen möglich. Auch sind Brandmeldeanlagen in den meisten Fällen in der Lage zusätzliche Branderkennungskriterien zu detektieren, etwa wenn sie über Brandgasmelder, UV- oder IR-Flammenmelder verfügen.

Der Beitrag Was ist der Unterschied zwischen Brandwarnanlage und Brandmeldeanlage? erschien zuerst auf Heinrich Brandmeldetechnik.

Der Einsatz unterschiedlicher Arten von Brand- bzw. Feuermeldern ist entscheidend für eine effektive Brandprävention und -erkennung. Oft kann erst durch die Kombination von manuellen Feuermeldern sowie von Rauch-, Hitze-, Gas- und Flammenmeldern ein umfassendes Sicherheitsnetz geschaffen werden, das auf die spezifischen Anforderungen und Gefahren jeder Umgebung zugeschnitten ist. Wie die unterschiedlichen Brand- und Feuermelder funktionieren und welche Branddetektions-Technik für welches Umfeld die richtige Wahl ist, stellen wir Ihnen in diesem Artikel vor.

Was sind die Unterschiede in der Funktion von manuellen und automatischen Brandmeldern?

Einer der bekanntesten Brandmelder ist sicher der Hand-Feuermelder, der manuell ausgelöst wird. Jeder kennt diesen kleinen, mit einem Kunststoffdeckel versehenen, Kasten zur Wandmontage. Schlägt man im Brandfall die Scheibe ein und drückt den dahinter befindlichen Druckknopf, wird ein Alarmsignal an die Brandmeldezentrale übermittelt. Diese Technologie zur manuellen Alarmauslösung ist bis heute unverzichtbar und – in abgewandelter Form – schon seit dem 19. Jahrhundert im Einsatz. Denn das Prinzip ist durchaus vergleichbar mit dem von Dr. William F. Channing und dem Techniker Moses G. Farmer im Jahr 1852 in Boston, USA eingeführten Feuertelegraphen, der den Grundstein für moderne Brandmeldesysteme legte. Das Feuertelegraph-System bestand aus mehreren Telegraphenstationen, die in ganz Bosten verteilt waren. Jede Station war mit einem Handkurbelgenerator ausgestattet und verfügte über einen Code, der einem bestimmten Standort zugeordnet war.

Die Funktion des Feuertelegraph-Systems war folgendermaßen: Im Falle eines Brandes konnte ein Bürger die Kurbel der Station drehen, wodurch ein elektrisches Signal erzeugt wurde, das über Telegraphenleitungen an die zentrale Feuerwache gesendet wurde. Dieser kleine historische Ausflug weist schon auf einen wesentlichen Unterschied in der Funktion von Brand- und Feuermeldern hin.

Es gibt manuelle Systeme, wie Hand-Feuermelder und den historischen Feuertelegraphen, es gibt aber auch automatische Brandmelder, die ohne das aktive Eingreifen einer Person Brände erkennen und Alarm auslösen. Automatische Brandmelder erkennen spezifische Brandkenngrößen wie Rauch, Hitze, Gase oder Flammenstrahlung. Sie detektieren messbare physikalische oder chemische Eigenschaften, die auf das Vorhandensein eines Brandes hinweisen. Ganz allgemein kann man also sagen, dass ein automatischer Feuermelder über eine Sensorik verfügt, die eine oder – im Falle eines Multisensor-Melders – auch mehrere unterschiedliche Kenngrößen misst, und einer Alarmvorrichtung, die bei Überschreiten eines festgelegten Schwellenwertes aktiviert wird. Über eine Kommunikationsschnittstelle wird in diesem Fall dann ein Signal an eine zentrale Überwachungsanlage (bspw. die Brandmeldezentrale (BMZ)) gesendet.

Anpassung an Umgebungsbedingungen: die Auswahl der geeigneten Brandmelder

Es liegt auf der Hand, dass automatische Brandmelder für den effektiven Brandschutz im Vergleich zu manuellen Meldern entscheidende Vorteile bieten. Automatische Meldesysteme arbeiten rund um die Uhr, sodass entstehende Brände zu jeder Tages- und Nachtzeit frühzeitig erkannt werden. Zudem detektieren moderne Feuermelder die jeweilige Brandkenngröße so präzise, dass ein hohes Maß an Zuverlässigkeit garantiert und das Risiko von Fehlalarmierungen erheblich reduziert ist. Die Verlässlichkeit, mit der moderne Meldesysteme arbeiten, hängt dabei erheblich von der spezifischen Auswahl der Brand- oder Feuermelder ab. Denn je nach Raumnutzung und Umgebungsbedingungen muss die geeignete Funktion und Messtechnik für den jeweiligen Bereich ausgewählt werden, um genau die Brandkenngröße zu detektieren, die am Standort am effektivsten gemessen werden soll. Es ist ebenfalls wichtig, potenzielle Störfaktoren zu berücksichtigen, die zu Fehlalarmen führen könnten.

Rauch-, Feuer- und Brandmeldertypen in der Übersicht

Welche unterschiedlichen Typen von Rauch-, Brand- und Feuermeldern es gibt und welche Detektionstechnik bzw. Funktion für welches Umfeld am besten geeignet ist, stellen wir Ihnen in dem folgenden Abschnitt vor.

Optische Rauchmelder

Optische oder photoelektrische Rauchmelder sind heute die am häufigsten verwendeten Brandmelder. Sie nutzen das Streulichtverfahren, um Rauchpartikel zu erkennen. Innerhalb des Meldergehäuses wird ein unsichtbarer Lichtstrahl von einer Infrarot-LED erzeugt. Dieser Lichtstrahl ist so ausgerichtet, dass er an einem lichtempfindlichen Sensor, der Fotodiode, vorbeigeht. Nicht reflektierendes Material im Inneren verhindert, dass Licht von den Gehäusewänden oder Fremdlicht den Sensor erreicht. Bereits kleinste Rauchpartikel, die in einem frühen Stadium eines Brandes oder Schwelens entstehen, streuen den Lichtstrahl, sodass er auf den Sensor trifft und einen Alarm auslöst.

Ionisationsrauchmelder

Diese Rauchwarnmelder, die heute kaum noch eingesetzt werden, arbeiten mit zwei Kammern, die beide mit Elektroden ausgestattet sind und unter Spannung stehen. Diese Kammern sind in Reihe geschaltet und bilden einen Spannungsteiler. Während die Referenzkammer nahezu vollständig abgedichtet ist, bleibt die Messkammer offen, um Rauchpartikel eindringen zu lassen. Die Luft in diesen Kammern wird durch einen Alpha- oder Beta-Strahler ionisiert, wodurch ein geringer Stromfluss im Nanoamperebereich erzeugt wird. Wenn Rauchpartikel in die offene Messkammer gelangen, binden sie sich an die Ionen und verlangsamen deren Bewegung. Dies führt zu einer Verringerung des Stroms und einer Erhöhung des Widerstands. Wenn die Spannung in der Messkammer einen bestimmten Wert überschreitet, wird ein Alarm ausgelöst. Hinsichtlich der Detektionsfähigkeit sind Ionisationsmelder ideal, um flammende Brände sicher zu registrieren.

Ansaugrauchmelder (ARM)

ARMs sind spezialisierte Brandmelder, die aus einem Netzwerk von Rohren und einer Auswerteeinheit bestehen, die eine oder mehrere Detektionseinheiten enthält. Die Rohre sind mit Ansaugöffnungen versehen, deren Durchmesser mithilfe von Ansaugreduzierungsfolien oder Schellen angepasst wird. Ein integrierter Lüfter in der Auswerteeinheit sorgt dafür, dass kontinuierlich Luftproben über das Rohrsystem aus dem überwachten Bereich angesaugt werden.

Die angesaugten Luftproben werden dauerhaft der Detektionseinheit zugeführt, wo sie auf das Vorhandensein von Rauchpartikeln untersucht werden. Häufig werden hierbei besonders empfindliche optische Rauchmelder verwendet, um die Verdünnung des Rauchs, die durch die Mischung mit rauchfreier Luft entsteht, auszugleichen. Die Empfindlichkeit der Detektionseinheit wird in der Regel in Lichttrübung pro Meter gemessen. Dank ihrer Funktion kommen Ansaugrauchmelder häufig zur großflächigen Überwachung oder in schwer zugänglichen Bereichen wie Aufzugschächten, Kabelkanälen oder Lager- und Laderäumen zum Einsatz.

Linienförmige Rauchmelder: Aufbau und Funktion

Diese Art der Rauchwarnmelder kommt häufig dann zum Einsatz, wenn Räume mit großer Fläche und außergewöhnlicher Höhe überwacht werden müssen. Diese Melder bestehen aus einem Sender und einem Empfänger, die einen Licht- oder Laserstrahl über den zu überwachenden Bereich hinweg projizieren. Wenn Rauch in den Strahlengang eindringt, wird das Licht gestreut oder absorbiert, was zu einer Verringerung der Lichtintensität führt und einen Alarm auslöst. Diese Funktion kann man sich vom Prinzip vorstellen wie eine Lichtschranke. Ein wesentlicher Vorteil linienförmiger Rauchwarnmelder ist, dass sich mit wenigen Geräten ein großer Bereich abdecken lässt, was sie zu einer kosteneffizienten Lösung macht. Ein bedeutender Nachteil ist jedoch, dass linienförmige Rauchmelder Bereiche außerhalb der Linie, sogenannte „blinde Bereiche“, nicht überwachen. Dies kann dazu führen, dass Brände, die nicht direkt im Strahlengang entstehen, erst zeitverzögert erkannt werden.

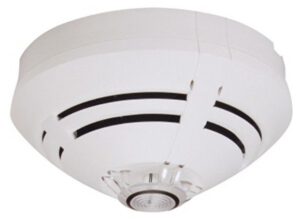

Wärme- oder Hitzemelder

Die Detektionsfähigkeit von Wärmemeldern ist auf Temperaturveränderungen ausgerichtet. Hitzemelder kommen dann zum Einsatz, wenn die Detektion der Brandkenngröße Rauch kein verlässlicher Indikator ist, weil bspw. Staub, Dampf oder andere Störfaktoren im betreffenden Umfeld vorkommen. Man kann hier zwischen Maximal-Hitzemelder (Thermomaximalmelder), Differenz-Hitzemelder (Thermodifferenzialmelder) und linearen Wärmemeldern unterscheiden. Thermomaximalmelder sind so konzipiert, dass sie Alarm auslösen, wenn die Umgebungstemperatur einen festgelegten Schwellenwert überschreitet. Differenz-Hitzemelder hingegen reagieren auf schnelle Temperaturanstiege. Sie vergleichen die aktuelle Temperatur mit der vorherigen und lösen Alarm aus, wenn der Temperaturanstieg einer bestimmten Dynamik folgt. Lineare Wärmemelder bieten eine kontinuierliche Überwachung über lange Strecken. Sie bestehen aus Sensorkabeln, die entlang der zu überwachenden Bereiche installiert werden. Ihre Funktion ermöglicht es Ihnen, Temperaturveränderungen entlang der gesamten Kabellänge zu detektieren und bieten somit eine umfassende und gleichmäßige Überwachung. Diese Vielseitigkeit macht lineare Wärmemelder besonders geeignet für komplexe und schwer zugängliche Bereiche, in denen punktuelle Hitzemelder nicht ausreichen würden.

UV- und IR-Flammenmelder

Diese Brand- bzw. Feuermelder sind in Bereichen erforderlich, in denen im Ernstfall mit Flammenbränden zu rechnen ist. Flammenbrände sind Brände, die sich durch das schnelle Verbrennen von Materialien und die Erzeugung offener Flammen auszeichnen. Im Gegensatz zu Schwelbränden, die langsam und mit viel Rauch, aber wenig Flammen brennen, breiten sich Flammenbrände schnell aus und erzeugen intensive Hitze und sichtbare Flammen. Diese Brände produzieren feine Rauchpartikel und setzen eine erhebliche Menge an Wärme und Licht frei. Dies ermöglicht es Flammenmeldern, Flammenbrände besonders zuverlässig zu detektieren.

Es gibt zwei Haupttypen von Flammenmeldern: UV-Flammenmelder und IR-Flammenmelder, die jeweils auf unterschiedliche Wellenlängen der elektromagnetischen Strahlung reagieren. UV-Flammenmelder arbeiten durch die Detektion von ultravioletter Strahlung, die von Flammen emittiert wird. Diese Strahlung ist für das menschliche Auge unsichtbar und liegt im Wellenlängenbereich von etwa 180 bis 250 Nanometern. IR-Flammenmelder detektieren die Infrarotstrahlung, die von heißen Oberflächen und Flammen ausgeht. Dabei sind sie in der Lage, verschiedene Flammenmuster zu erkennen und können so zwischen echten Bränden und anderen Wärmequellen unterscheiden.

Brandgasmelder

Auch (Brand-)Gasmelder kommen als Feuermelder zum Einsatz. Sie geben Alarm, wenn die Konzentration bestimmter Gase wie Kohlenmonoxid (CO), Kohlendioxid (CO₂) oder anderer Verbrennungsgase einen bestimmten Schwellenwert überschreitet. Diese Melder sind besonders effektiv für die frühzeitige Erkennung von Schwelbränden, speziell in Umgebungen, in denen herkömmliche Rauch- und Wärmemelder häufig Fehlalarme auslösen könnten, wie in warmen, staubigen oder rauchigen Räumen. Brandgasmelder wie Methan- und Propanmelder werden außerdem genutzt, um ein potenzielles Explosionsrisiko durch eine hohe Gaskonzentration oder Leckagen in Gastanks zu detektieren. Es ist jedoch wichtig zu beachten, dass Brandgasmelder kein Ersatz für Rauchmelder sind, da Ihre Funktion es nicht ermöglicht, Rauchpartikel oder Hitze zu erfassen. Sie ergänzen vielmehr das Brandmeldekonzept, indem sie spezifische Gefahren durch Gase frühzeitig erkennen.

Planung, Installation und Wartung von Brandmeldeanlagen

Die Auswahl und Kombination der richtigen Brand- und Feuermelder ist entscheidend für eine effektive und gut funktionieren Brandprävention und -erkennung. Von manuellen Hand-Feuermeldern über verschiedene Arten automatischer Melder wie Rauch-, Hitze-, Gas- und Flammenmelder, bis hin zu hochspezialisierten Systemen wie Ansaugrauchmeldern und linienförmigen Rauchmeldern – jedes System hat seine spezifischen Stärken und Anwendungsbereiche. Automatische Brandmelder bieten rund um die Uhr Schutz und sind in der Lage, spezifische Brandkenngrößen wie Rauch, Hitze, Gase oder Flammenstrahlung präzise zu detektieren.

Bildquelle Beitragsbild: © zephyr_p – stock.adobe.com

Der Beitrag Wie funktionieren unterschiedliche Feuermelder? erschien zuerst auf Heinrich Brandmeldetechnik.

Die Bestandteile einer Brandmeldeanlage im Überblick

Brandmeldeanlagen sind für die Sicherheit in Gebäuden und im betrieblichen Brandschutz von entscheidender Bedeutung. Sie schützen Menschenleben und Sachwerte, indem sie Brände frühzeitig erkennen und melden. Dies ermöglicht im Ernstfall eine schnelle Evakuierung und Intervention, wodurch der potenzielle Schaden minimiert wird. Der Aufbau und die Bestandteile der Anlagen können dabei aber stark variieren. Das liegt zum einen daran, dass die rechtlichen Anforderungen an Brandmeldeanlagen nicht einheitlich auf Bundesebene geregelt sind, zum anderen daran, dass im betrieblichen Brandschutz immer die spezifischen Eigenschaften, Nutzungsarten und Risikofaktoren des jeweiligen Gebäudes oder Betriebes betrachtet werden müssen. Zwar findet die DIN 14675 oder auch die europäische Normenserie EN-54 in der Regel bundesweit Anwendung, jedoch haben diese Normen an sich keinen Gesetzescharakter.

Maßgebend ist in erster Linie die Bauordnung des jeweiligen Bundeslandes, die durch Vorgaben auf kommunaler Ebene ergänzt werden kann. Bei der Planung und Installation von Brandmeldetechnik ist also stets der konkrete Einzelfall zu betrachten. Dennoch kann man ganz allgemein skizzieren, über welche Komponenten und Bestandteile eine Brandmeldeanlage üblicherweise verfügt, selbst wenn die einzelnen Anlagen nicht über alle vorgestellten Komponenten verfügen. In den folgenden Abschnitten stellen wir Ihnen nun die wichtigsten Komponenten und Anlagenbestandteile genauer vor.

Branddetektion – Die Brandentstehung zuverlässig erkennen

Die wohl bekanntesten Bestandteile einer Brandmeldeanlage sind die Melder. Sie sind die Bauteile der BMA, die die unmittelbare Erkennung eines Brandes vornehmen und an die Brandmelderzentrale (BMZ) weiterleiten. Brandmelder werden je nach Art der detektierten Brandkenngröße – darunter versteht man die messbaren Begleiterscheinungen eines Brandes – klassifiziert. Je nach detektierter Brandkenngröße spricht man von Wärme-, Rauch-, Gas- oder Flammenmeldern. Die Auswahl der Meldervarianten ist bei der Planung des anlagentechnischen Brandschutzes von entscheidender Bedeutung. Denn abhängig von der Raumnutzung und den Umgebungsbedingungen muss der Meldertyp für den jeweiligen Bereich ausgewählt werden, der die Brandkenngröße detektiert, die am jeweiligen Standort am effektivsten gemessen werden kann. Zudem ist zu berücksichtigen, welche potenziellen Störgrößen zu erwarten sind, die zu möglichen Falschalarmen führen können. Folgende Meldertypen sind typische Bestandteile einer BMA:

Handfeuermelder – die manuelle Ergänzung der automatischen Brandmelder

Grundsätzlich unterscheidet man in automatische und nicht-automatische Brandmelder. Letztere müssen manuell betätigt werden. Sie werden auch als Handfeuermelder oder Druckknopfmelder bezeichnet.

Rauchmelder

Heute werden überwiegend optische Rauchmelder (ORM) eingesetzt. Im Gegensatz zu ionisierenden Rauchmeldern (IRM), nutzen ORMs eine Lichtquelle und einen Sensor innerhalb einer Messkammer, um Rauch zu erkennen. Wenn Rauchpartikel in die Kammer eindringen, streuen sie das Licht und der Sensor registriert diese Änderung, was den Alarm auslöst. Ionisations-Rauchmelder zeichnen sich dagegen durch ihre Fähigkeit aus, Rauch schnell zu erkennen, indem sie die Leitfähigkeit der Luft in ihrer Umgebung messen.

Diese Melder bestehen aus zwei Hauptkammern: einer Messkammer und einer Referenzkammer. Beide Kammern enthalten ionisierte Luft, die durch eine Strahlenquelle elektrisch leitfähig gemacht wird. Wenn Rauchpartikel in die Messkammer eindringen, binden sich Ionen an die Partikel, was zu einer Verringerung der Stromstärke in dieser Kammer im Vergleich zur Referenzkammer führt. Sobald der Unterschied in der Stromstärke einen festgelegten Schwellenwert überschreitet, wird ein Alarm ausgelöst. Im Gegensatz zu einfachen Rauchwarnmeldern für Wohnräume sind die Melder von Brandmeldeanlagen häufig vernetzt und geben neben der bloßen Branderkennung auch Informationen zum Auslösepunkt weiter.

Gas- oder Kohlenmonoxid-Melder

Gas- und Kohlenmonoxid-Melder sind mit Sensoren ausgestattet, die auf spezifische Gase reagieren. Bei Kohlenmonoxid-Meldern beispielsweise wird oft ein elektrochemischer Sensor verwendet, der auf die chemische Reaktion zwischen Kohlenmonoxid und einer Elektrode in einer leitfähigen Lösung anspricht. Wenn die Konzentration von Kohlenmonoxid in der Luft einen bestimmten Schwellenwert überschreitet, löst der Melder einen Alarm aus. Der Vorteil dieser Branddetektion als Bestandteil einer BMA ist, dass sich insbesondere Schwelbrände früh erkennen lassen. Dagegen ist dieser Meldertyp aber nur bedingt in der Lage, offene Brände zu detektieren. Aus diesem Grund kommt diese Meldervariante vorwiegend in Mehrfachsensor-Brandmeldern, das sind Meldertypen, die mehr als eine Brandkenngröße detektieren, zum Einsatz.

Flammenmelder

Im Gegensatz zu den eben erwähnten Gas- oder Kohlenmonoxid-Meldern sind Flammenmelder speziell dafür entwickelt, offene Brände – etwa Flüssigkeits- oder Gasbrände – schnell zu erkennen.  Sie nutzen entweder die infraroten oder die ultravioletten Anteile des Flammenspektrums, um offene Flammen zu erkennen. Infrarot-Flammenmelder nutzen einen Infrarotfilter und einen pyroelektrischen Sensor, um diese spezifische Strahlung zu detektieren und in elektrische Signale umzuwandeln, die dann als Alarmsignale ausgewertet werden. Ultraviolett-Flammenmelder sind speziell darauf ausgelegt, die UV-Strahlung, die von Flammen ausgestrahlt wird, im Wellenlängenbereich um etwa 0,2 Mikrometer zu erkennen.

Wärmemelder

Der Einsatz von Wärmemeldern ist besonders in Umgebungen sinnvoll, in denen von Beginn eines Feuers an mit einer starken Wärmeentwicklung gerechnet wird. Sie sind auch eine geeignete Wahl in Bereichen, in denen Rauch- oder Flammenmelder durch Staub, Dämpfe oder andere Störquellen beeinträchtigt werden könnten. Diese Melder nutzen temperaturabhängige Halbleiterelemente, die ständig die Umgebungstemperatur überwachen. Sie sind so programmiert, dass sie Alarm auslösen, wenn die Temperatur innerhalb eines bestimmten Zeitraums rasch ansteigt oder eine vordefinierte Höchsttemperatur überschritten wird.

Aufgabe und Funktionen der Brandmelderzentrale

Was passiert nun, wenn einer bzw. mehrere Melder Brandmerkmale detektieren? Etwas vereinfacht dargestellt sendet der Melder oder die Meldergruppe in diesem Fall ein Signal an die Brandmelderzentrale. Als Bestandteil der BMA ist die BMZ das zentrale Steuerungs- und Überwachungselement und zuständig für Empfang, Verarbeitung und Auswertung der Signale der angeschlossenen Melder. Die BMZ ist ebenfalls dafür verantwortlich, Alarmmeldungen zu registrieren und bei einem Brandalarm wichtige Funktionen wie die Alarmweiterleitung an die Feuerwehr zu initiieren. Moderne BMZs verwenden in der Regel die Ringbustechnik, die es erlaubt, über 100 verschiedene Brandmelder und Signalgeber zu integrieren. Jedes dieser Geräte erhält eine eindeutige Adresse, wodurch sie individuell von der BMZ identifiziert und gesteuert werden können.

Im Gegensatz dazu bieten ältere Systeme mit Linientechnik in der Regel keine Einzelmeldererkennung, was die Lokalisierung eines Feuers erschweren kann. Bei großen BMAs können mehrere vernetzte BMZs Bestandteile der Anlage sein, wobei eine Hauptzentrale die Kommunikation mit der Feuerwehr koordiniert. Diese Hauptzentrale muss alle Brand- und Störmeldungen sowie durchgeführte Abschaltungen sichtbar machen. An der Bedieneinheit der Zentrale müssen diverse Aktionen möglich sein, wie das Abrufen von Alarm- und Störmeldungen sowie das Zu- und Abschalten von Alarmierungen und spezifischen Steuerfunktionen.

Brandmelde-Übertragungseinrichtungen (BM-ÜE)

Übertragungseinrichtungen können Bestandteil einer Brandmeldeanlage sein. Sie sind speziell dafür konzipiert, Signale und Daten von der Brandmelderzentrale zu empfangen und an die Notruf- und Serviceleitstelle (NSL) der Feuerwehr zu übermitteln. Bei dieser sog. Aufschaltung spielen die „Technischen Anschlussbedingungen“ (TAB) eine zentrale Rolle. Die lokalen Feuerwehren oder die übergeordneten Leitstellen legen in den TABs fest, welche technischen Spezifikationen und Anforderungen die Brandmeldeanlagen erfüllen müssen, um eine direkte Alarmierung zu ermöglichen. Diese Anforderungen können sich von Region zu Region leicht unterscheiden, basieren jedoch grundsätzlich auf nationalen Normen und Richtlinien, wie zum Beispiel den DIN-Normen oder VdS-Richtlinien.

Komponenten der Feuerwehr-Peripherie

Im Zusammenhang mit BMAs versteht man unter den sog. s.g. Feuerwehrperipheriesystemen Bestandteile und Einrichtungen, die es den Einsatzkräften im Ernstfall erleichtern, sich Zugang zum Einsatzort zu verschaffen, auf die Brandmeldeanlage zuzugreifen und den Brandherd zu lokalisieren. Ein wichtiger Bestandteil ist das Feuerwehr-Schlüsseldepot (FSD). Es handelt sich um einen gesicherten Aufbewahrungsort für Schlüssel, die den Feuerwehrleuten einen schnellen und gewaltfreien Zugriff auf alle Bereiche eines Gebäudes ermöglichen. Dadurch können Türen ohne Beschädigung geöffnet werden, was Zeit spart und Schäden vermeidet. Ein weiterer Bestandteil der Feuerwehrperipherie ist das Feuerwehrbedienfeld (FBF). Diese Bedieneinheit ermöglicht es den Einsatzkräften, die Brandmeldeanlage direkt zu steuern. Sie können damit Alarme zurücksetzen, spezifische Bereiche des Systems aktivieren oder deaktivieren und so gezielt auf die Bedrohungslage reagieren. Dies vereinfacht das Management der Brandmeldesituation erheblich.

Im Unterschied dazu bietet das Feuerwehranzeigetableau (FAT), das ebenfalls Bestandteil der Feuerwehrperipherie sein kann, keine direkten Steuerungsfunktionen für die Brandmeldeanlage, sondern dient ausschließlich dem Anzeigen von Informationen. Dieses Display hilft den Feuerwehrleuten, ihre Maßnahmen effizient zu planen und eine schnelle Reaktion auf den Brand zu gewährleisten. Durch die präzise Anzeige der Alarmorte können sich die Einsatzkräfte schnell orientieren und zielgerichtet vorgehen. Ein weiterer wichtiger Bestandteil sind die Feuerwehrlaufkarten. Diese Brandschutzgrafiken bieten detaillierte Informationen, um den Einsatzkräften eine schnelle und effiziente Orientierung innerhalb eines Gebäudes zu ermöglichen.

Individuelle Planung und regelmäßige Wartung als entscheidende Faktoren für den effektiven anlagentechnischen Brandschutz

Im Zusammenspiel tragen die einzelnen Bestandteile einer Brandmeldeanlage erheblich zum effektiven Brandschutz in Gebäuden bei. Neben dem baulichen und dem organisatorischen spielt der anlagentechnische Brandschutz unbestritten eine entscheidende Rolle. Für maximale Effektivität und anhaltende Schutzwirkung ist aber nicht nur die kompetente Einzelfallplanung und fachgerechte Installation der Anlage erforderlich, sondern auch die regelmäßige Inspektion und Wartung der Brandmeldeanlage.

Bildquelle Beitragsbild: © A Stockphoto – stock.adobe.com

Der Beitrag Die wichtigsten Bestandteile einer Brandmeldeanlage erklärt erschien zuerst auf Heinrich Brandmeldetechnik.

Zwischendecken-Überwachung durch die BMA

Die Zwischendecken-Überwachung wird durch die BMA ermöglicht. Löst ein Rauchmelder etwa in einer Zwischendecke einen Alarm aus, kann die Feuerwehr den Brand an der Brandmeldeanlage umgehend lokalisieren und zeitnah löschen. Dadurch wird die Gefahr einer schnellen und zunächst unauffälligen Ausbreitung des Brandes weitestgehend verhindert. Dadurch können im Ernstfall Leben und auch wichtige Sachgüter gerettet werden. Aufgrund des Einsatzes einer Brandmeldeanlage wird das Gebäude auf die bestmögliche Art und Weise geschützt.

Weshalb ist die Überwachung der Zwischendecken notwendig?

Ein Zwischendeckenbrand kann aufgrund eines Kurzschlusses ausbrechen. Dieser bricht in den meisten Fällen durch defekte Kabel oder Steckdosen aus. Aus diesem Grund sollte diese mit Rauchmeldern vorgesorgt werden. Aufgrund der gründlichen Überwachung lassen sich schließlich selbst versteckte Brände rasch feststellen. Um die Brandwahrscheinlichkeit weitestgehend zu minimieren, sollte dieser Bereich vorzugsweise mit nicht brennenden Baumaterialien ausgestattet werden. Dadurch wird bereits im Vorfeld ein wichtiger Beitrag zum Brandschutz geleistet.

Ab welcher Höhe sind Zwischendeckenmelder in der Praxis vorgesehen?

In der Praxis gilt: Zwischendecken mit einer Höhe von mehr als 30 cm werden in der Regel als „begehbar für Kabel und Technik“ eingestuft – hier ist eine genauere Prüfung erforderlich. Liegt die Höhe bei weniger als 30 cm, besteht meist keine Melderpflicht, es sei denn, es sind Brandlasten oder besondere Nutzungen vorhanden. Eine Ausnahme bilden IT- und Technikräume: Dort werden Zwischendecken fast immer überwacht, da Kabel- und Geräteinstallationen zusätzliche Brandrisiken bergen.

In der Praxis gilt also:

• > 30 cm Höhe: Zwischendecken mit dieser Höhe werden als „begehbar für Kabel und Technik“ angesehen, hier ist genauer zu prüfen.
• < 30 cm Höhe: Oft keine Melderpflicht, außer es liegen Brandlasten oder besondere Nutzungen vor.
• IT- und Technikräume: Hier werden Zwischendecken fast immer überwacht, weil Kabel- und Geräteinstallationen vorhanden sind.

Wichtige Normen für die brandschutztechnische Zwischendecken-Überwachung

Um die Zwischendecke eines Gebäudes bestmöglich schützen zu können, ist deren Überwachung erforderlich. Dabei müssen wichtige Normen eingehalten werden. Die VDE 0833 ist hierbei von besonderer Relevanz. Diese regelt sämtliche Anforderungen an den Brandschutz. Die VDE 0833 legt die genauen Vorgänge während der Installation fest. Auch das Wartungsintervall ist in der Norm verankert. Bei der Planung aller brandschutztechnischen Maßnahmen muss zudem die DIN 14675 beachtet werden. Auch diese Norm regelt den Planungsablauf sowie die Montage und die Instandhaltung einer BMA.

Überwachung der Decken bei Unterzügen

Unterzüge verlaufen in Längs- sowie in Querrichtung. Sie bilden daher einzelne Deckenfelder, welche mit Rauchmeldern ausgestattet werden müssen. Bei der Montage der Gefahrenmelder muss der Melder-Überwachungsbereich berücksichtigt werden. Um eine uneingeschränkte Funktion der Brandschutztechnik sicherzustellen, sollte dieser möglichst genau eingehalten werden. Der jeweilige Überwachungsbereich ist von der Art des Melders abhängig. Unterzüge sind in äußerst seltenen Fällen zusätzlich mit Abstandhaltern ausgestattet. Dennoch sollte auch diese Möglichkeit bei der Montage berücksichtigt werden, da die Brandschutztechnik möglichst genau an die Gegebenheiten angepasst werden muss.

Zwischendecken-Überwachung bei der Planung von Brandmeldeanlagen beachten

Bei der Planung von Brandmeldeanlagen muss auch die Decke miteinbezogen werden. Dies ist erforderlich, um eine unkontrollierbare Ausbreitung eines etwaigen Brandes weitestgehend verhindern zu können. Die Montage von Brandmeldern in Zwischendecken ist in der VDE 0833 geregelt und sollte demnach gründlich vorgenommen werden, um für eine vollständige brandschutztechnische Abdeckung eines Gebäudes zu sorgen. Hierzu ist es ratsam, eine Fachkraft zu konsultieren. Die Installation durch Laien kann letztendlich zu Problemen führen und sollte daher vermieden werden. Zudem sollte auch die Instandhaltung professionell erledigt werden. Brandmelder sind in Zwischendecken schließlich nur über eine sogenannte Revisionsöffnung erreichbar. Hierbei sind Präzision und Fachwissen von besonderer Bedeutung.

Bildquelle Beitragsbild: © jm_ny – stock.adobe.com

Der Beitrag Brandschutztechnische Überwachung von Zwischendecken erschien zuerst auf Heinrich Brandmeldetechnik.

Aufbau und Konstruktion einer Gefahrenmeldeanlage entwickeln sich laufend weiter, das gilt besonders für die Brandmeldeanlage (BMA). Eine solche Anlage setzt sich aus mehreren Komponenten zusammen, die alle für sich ihren Beitrag leisten, um Personen sowie Gegenstände und Objekte von Wert zu schützen. Um die einwandfreie Funktion der Brandmeldeanlage zu gewährleisten, sind regelmäßige Inspektionstermine und Wartungsarbeiten unumgänglich. Aber warum muss die Anlage eigentlich turnusmäßig überprüft werden? Um das besser zu verstehen, ist es hilfreich, die Funktion in groben Zügen zu kennen. Deswegen stellen wir Ihnen die wichtigsten Bestandteile und ihre Funktionen in unserem Artikel genauer vor.

Wie funktioniert eine Brandmeldeanlage? Bestandteile, Aufbau und Funktion im Überblick

Die Brandmeldeanlage besteht aus mehreren Einzelkomponenten, zentrales Element ist die Brandmeldezentrale. Sie stellt das Herzstück einer BMA dar, ist jedoch nicht weniger wichtig als das Feuerwehr-Bedienfeld, einzelne Signalgeber oder Brandfallsteuerungen. Ein Feuerwehrschlüsseldepot (FSD) erleichtert in erster Linie den Einsatzkräften den Zugang zum Gebäude, automatisierte Löschvorrichtungen verhindern verheerende Großbrände und die Fluchtwegbeleuchtung soll den anwesenden Personen eine Flucht ohne größere Verletzungen gewährleisten.

Eine weitere wichtige Komponente stellt das sogenannte Freischaltelement (FSE) für die Feuerwehr dar, das die Effizienz und Sicherheit bei der Reaktion auf Brände und andere Notfälle erheblich erhöht. Das Freischaltelement ist üblicherweise ein Schlüsselschalter, der an der Gebäudeaußenwand angebracht ist. Das FSE ermöglicht die manuelle Auslösung der BMA im Einsatzfall. Dies kann beispielsweise erforderlich sein, wenn in einem Objekt ein Brand gemeldet wurde, bevor die BMA das Feuer erkannt und Alarm ausgelöst hat. Auch in anderen Gefahrensituationen, in denen die Feuerwehr Zugang zum Gebäude und zum Feuerwehrschlüsseldepot benötigt – etwa ein Wasserschaden oder ein Gasleck – kann das FSE helfen, um Schäden zu vermeiden und Leben zu retten. Je nach Betrieb und Gebäudeschnitt kann die Brandmeldeanlage mehr oder weniger umfangreich ausgestaltet sein, doch die unverzichtbaren und wichtigsten Elemente sorgen unter Einhaltung der Wartungsintervalle bereits für eine effektive Schutzwirkung. All diese Elemente kommunizieren und interagieren miteinander, werten empfangene Informationen aus und analysieren diese. Basierend auf dem Endergebnis kommt es im Ernstfall zu einem Alarm.

Schutzwirkung der BMA: Aufgabe der einzelnen Komponenten

Die Rolle der Brandmelder im betrieblichen Brandschutz

Manuelle Brandmelder, Rauchmelder, Feuermelder oder auch CO₂-Melder sind dafür vorgesehen, frühzeitig Alarm auszulösen. Ist in dem jeweiligen Melder eine Sirene verbaut, erfolgt eine akustische Alarmierung. Die Übermittlung an eine externe Feuerwehr-Leitstelle ist in vielen Fällen ein Grundbestandteil der Funktionsweise der BMA. Die Funktion und Hauptaufgabe der Meldekomponenten besteht darin, Informationen an die Brandmeldezentrale – mit der sie per Kabel oder über Funk vernetzt sind – über eine entstehende Gefahrensituation weiterzugeben. Anders verhält es sich beim Einsatz von Hausalarmanlagen bzw. Hausalarmierungsanlagen, kurz HAA. Das Funktionsprinzip einer Hausalarmanlage  weist grundlegende Ähnlichkeiten mit dem einer Brandmeldeanlage auf. Beide Systeme haben das gemeinsame Ziel, Leben zu schützen und Personen vor potenziellen Gefahren zu warnen. Im Unterschied zur BMA erfolgt bei Hausalarmanlagen aber keine automatische Alarmübermittlung an die Feuerwehr.

Damit sie entsprechend funktionieren und ihre Schutzwirkung erfüllen können, ist eine regelmäßige Überprüfung, Reinigung und Wartung der Brandmeldeanlage erforderlich. Verschmutzte Sensoren oder leere Batterien in einem Melder sind unbedingt zu vermeiden: Denn nur mit einer zuverlässigen Signalübertragung ist es möglich, Personen und Gebäude präventiv zu schützen. Manuelle Brandmelder erfordern dagegen das Zutun des Menschen, damit die Schutzwirkung funktioniert.

Üblich ist das Einschlagen einer kleinen Glasscheibe, hinter der sich ein roter Knopf verbirgt. Drückt man diesen, wird der Brandalarm ausgelöst. Jedoch setzen solche Melder voraus, dass ein Mensch die Gefahr noch vor elektronischen oder funkbasierten Brandmeldern erkennt.

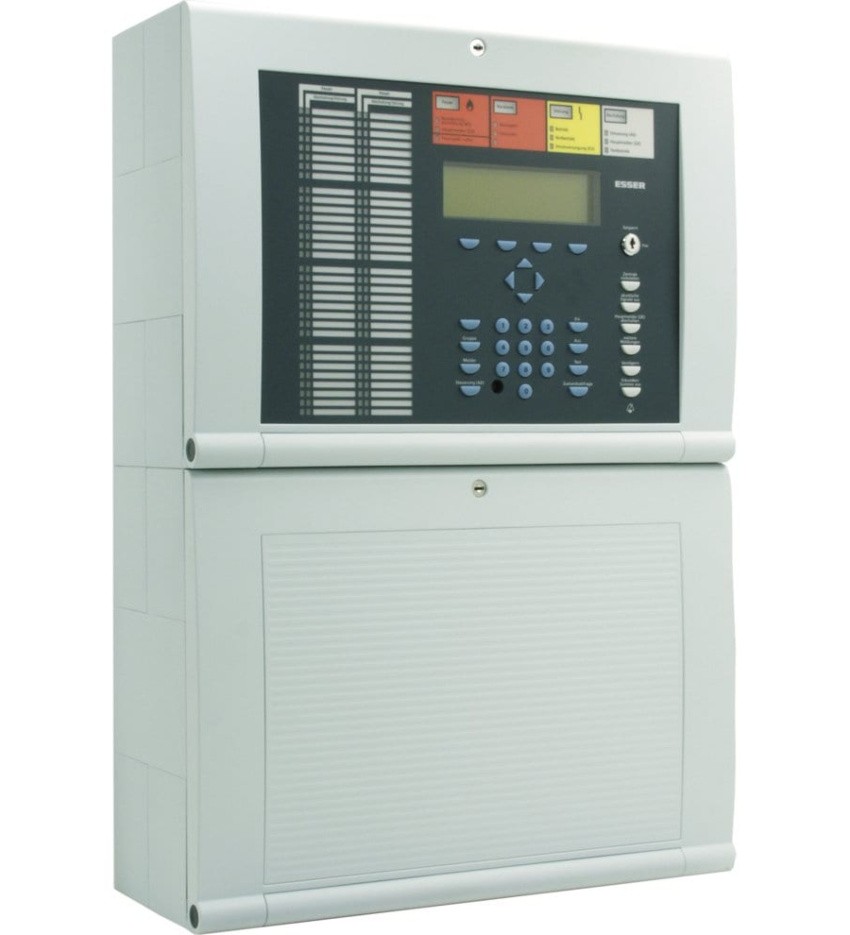

Wie funktioniert eine BMA? Die Brandmeldezentrale als Herzstück der Gefahrenmeldeanlage

In der Brandmeldezentrale (BMZ) laufen sämtliche Signale zusammen, die von unterschiedlichen Meldegeräten übermittelt werden. Das können einerseits Branderkennungssysteme sein, aber auch Überwachungssysteme. In der BMZ erfolgt die Auswertung und Analyse dieser Daten. Sie bilden das Fundament für die anschließende Steuerung etwaiger Brandfallsteuerungen. Dazu zählen unter anderem automatisch schließende Brandschutztore oder das automatisierte Abwärtsfahren und anschließende Stehenbleiben eines Personenaufzugs.

Die BMZ hat im Wesentlichen vier Aufgaben:

• Melden
• Alarmieren
• Steuern
• Informieren

Nachdem erste Anzeichen von Schwelbränden, überdurchschnittlicher Wärmeentwicklung und Rauchbildung durch die elektronischen Brandmeldesysteme erkannt und an die BMZ weitergeleitet wurden, meldet die Zentrale diese folglich in Form eines Alarms. Dieser kann akustisch, visuell, kombiniert oder auch still ausgelöst werden. So werden die hauseigenen Verantwortlichen alarmiert, die weitere Schritte einleiten können. Häufig ist die Brandmeldezentrale zusätzlich mit einer externen Stelle, meistens einer ständig besetzten Leitstelle wie einer Feuerwehr-Leitstelle oder einem Sicherheitsdienst, verbunden. In diesem Fall spricht man von Aufschaltung. Ziel der Aufschaltung ist es, im Falle eines Alarms eine schnelle und automatisierte Benachrichtigung an diese externe Stelle zu übermitteln, damit entsprechende Maßnahmen eingeleitet werden können. Sind Brandfallsteuerungen vorhanden, so funktionieren diese ebenfalls durch Steuerung über die BMZ. Sie müssen also nicht manuell Stockwerke abriegeln oder Löschvorrichtungen in Gang bringen, sofern diese Vorrichtungen an Ihre Anlage angebunden sind.

Das Informieren ist in erster Linie für die Einsatzkräfte und die Brandschutzverantwortlichen Ihres Unternehmens interessant: Die angezeigten Informationen erlauben Rückschlüsse darauf, wann wo welcher Alarm ausgelöst wurde. Dies wiederum hilft den Einsatzkräften, Zeit zu sparen, da sie sofort zur Quelle des Problems vordringen können.

Das Feuerwehr-Bedienfeld und das Feuerwehr-Anzeigetableau

Ein Feuerwehr-Bedienfeld (FBF) dient als Schnittstelle zwischen der Brandmeldezentrale und den Feuerwehrkräften. Es ermöglicht den Einsatzkräften, aktiv auf die Brandmeldeanlage zuzugreifen und bestimmte Aktionen auszuführen. Dies kann das Zurückstellen von Meldern, das Aktivieren von Löschsystemen oder das Steuern anderer Funktionen der Anlage umfassen. Das Bedienfeld zeigt bestimmte Betriebszustände der BMA an, wobei die Bedienfelder und ihre Anzeigen nach DIN 14675 genormt sind. Es gewährleistet, dass die Einsatzkräfte im Ernstfall schnell und zuverlässig über den Zustand der Anlage informiert sind, was eine effektive Reaktion auf Brände oder andere Notfälle ermöglicht. In den meisten Fällen wird ein Feuerwehr-Bedienfeld nicht ohne ein Feuerwehr-Anzeigetableau (FAT) installiert. Im Gegensatz zum Feuerwehr-Bedienfeld stellt das FAT normalerweise keine aktiven Bedienfunktionen zur Verfügung. Es zeigt lediglich wichtige Informationen und Statusanzeigen an, dazu gehören Informationen wie Alarmzonen, Rauchmelderaktivierungen und andere Ereignisse, die von der BMZ erkannt wurden.

Wie funktioniert eine BMA nun konkret?

Grundsätzlich besteht die wichtigste Funktion einer BMA darin, zu schützen. Die einzelnen Schutzfunktionen stellen wir Ihnen nun im Einzelnen vor.

Die frühzeitige Erkennung als Basis der Schutzfunktion

Nehmen wir an, ein Melder registriert eine ungewöhnliche Luftveränderung. Beispielsweise eine starke Hitzeentwicklung oder eine höhere Partikeldichte. Rauchmelder arbeiten in der Regel nach dem Streulichtprinzip: Eine Diode sendet Licht ins Innere der Kammer des Melders. Bei übermäßig vorhandenem Rauch reflektieren kleinste Rauchpartikel das Licht zurück, sodass es an einen Sensor gelangt. Bei einem CO₂-Melder hingegen wird alle paar Sekunden der Kohlenmonoxid-Gehalt in der Raumluft gemessen. Er schlägt erst ab einem gewissen Schwellwert (ab 300 ppm über 3 Minuten hinweg) Alarm, reagiert jedoch nicht auf eine etwaige Rauchentwicklung im Raum.

Wie funktioniert die Übermittlung und die Alarmierung?

Wenn ein automatischer Melder eine Brandgefahr erkennt, sendet er ein Signal an die Brandmelderzentrale (BMZ). Diese Einheit überwacht ständig die angeschlossenen Melder und kann mehrere Brandmelder gleichzeitig überwachen. Wenn die zentrale Steuereinheit ein solches Signal von einem Melder empfängt, wertet sie dieses aus. Deutet das Signal auf eine potenzielle Brandgefahr hin, können unterschiedliche, programmierte Aktionen ausgelöst werden. Dies können etwa die interne Alarmierung sein, das Auslösen von Löscheinrichtungen oder die Übermittlung des eingehenden Alarms an die zuständige Empfangseinheit für Brandmeldungen, beispielsweise an die Feuerwehr.

Die Aufgabe der Einsatzkräfte

Geht ein Alarm bei der Feuerwehr ein, werden dort Brandbekämpfungsmaßnahmen eingeleitet. Das sind natürlich in erster Linie manuelle Löscharbeiten, doch im Fall eines Brandes übernehmen die Einsatzkräfte der Feuerwehr und anderer Rettungsdienste eine Vielzahl von Aufgaben, um Leben zu schützen, Eigentum zu bewahren und den Brand erfolgreich zu bekämpfen.

Treffen die Einsatzkräfte am Ort des Alarmes ein, überprüfen sie den gemeldeten Bereich auf Anzeichen von Rauch, Feuer oder anderen Gefahren. Wenn ein Brand festgestellt wird, leitet die Feuerwehr Sofortmaßnahmen zur Brandbekämpfung ein. Dabei hat die Rettung von Menschenleben natürlich oberste Priorität. Die Feuerwehr sucht nach gefährdeten Personen im brennenden Gebäude, leitet sie sicher zu Ausgängen und leistet Erste-Hilfe-Maßnahmen, wenn nötig.

Störungen in der Funktion und die Beeinträchtigung der Schutzwirkung

Natürlich kann es auch vorkommen, dass Brandmeldeanlagen nicht so funktionieren, wie es im Konzept für den betrieblichen Brandschutz vorgesehen ist. Kommt es zum Beispiel zu Störungen in einer Verbindungsleitung wie Drahtbruch, Kurzschluss oder Erdschluss, so werden diese Störungen ebenfalls auf der BMZ optisch und akustisch angezeigt, damit der Verantwortliche eine Behebung dieser Störungen veranlassen kann.

Planung und Installation vom Fachbetrieb für die optimale Funktion unerlässlich

Eine Brandmeldeanlage spielt eine zentrale Rolle im Brandschutz von Betrieben, indem sie Brände frühzeitig erkennt und Alarme auslöst, um rasche Gegenmaßnahmen zu ermöglichen. Die Anlage setzt sich aus verschiedenen Meldertypen zusammen, die alle mit der Brandmeldezentrale verknüpft sind und verschiedene Brandmerkmale erfassen. Um eine optimale Funktion und Sicherheit zu gewährleisten, ist es unerlässlich, dass die Planung sowie die Installation der Brandmeldeanlage von einem Fachbetrieb durchgeführt.

Bildquelle Beitragsbild : © A Stockphoto – stock.adobe.com

Der Beitrag Wie schützt eine automatische Brandmeldeanlage? erschien zuerst auf Heinrich Brandmeldetechnik.

Welche Funktion haben Rauchmelder?

Rauchwarnmelder sind überaus wichtige Komponenten im modernen Brandschutz und sollten daher in jedem Gebäude installiert werden. Es handelt sich dabei um Melder, welche bereits bei kleinsten Rauchentwicklungen vor einer möglichen Brandgefahr warnen. Während eines Brandes entstehen feine Rauchpartikel, welche in den Rauchwarnmelder eindringen. Im Inneren des Gehäuses befindet sich ein Infrarotstrahl, welcher bei Störungen durch die Partikel umgelenkt wird und somit den rettenden Alarm auslöst. Im Idealfall sind alle Arten von Rauchwarnmeldern mit einer aufgeschalteten Brandmeldeanlage verbunden. Dadurch wird die Leitstelle der Feuerwehr ohne Umwege informiert. Dies spart vor allem im Notfall wertvolle Zeit.

Unterschiedliche Rauchmelder-Arten

Rauchmelder haben zwar alle dasselbe Ziel, nämlich vor aufkeimenden Bränden zu warnen. Dennoch gibt es vor allem in diesem Bereich zahlreiche unterschiedliche Arten. Welcher Brandmelder zu welchem Gebäudetyp passt, sollte mit Fachkräften besprochen werden, um die Sicherheit im Brandfall nicht zu beeinträchtigen. Folgende Rauchmelder-Arten sind zu unterscheiden:

• Optische Rauchmelder
• Funkrauchmelder
• Photoelektrische Rauchmelder
• Dual-Rauchwarnmelder
• Smart-Home-Rauchwarnmelder

Funktion von optischen Rauchmeldern

Optische Rauchwarnmelder zählen zu den bekanntesten Rauchmelder-Arten und kommen im Brandschutz daher besonders häufig zum Einsatz. Sie sind vorwiegend in Wohnungen und Wohnhäusern zu finden. Diese Rauchwarnmelder zählen zu jenen Arten, welche auf dem Infrarotprinzip basieren. Auch unter den optischen Meldern gibt es unterschiedliche Varianten. Sie basieren entweder auf dem Durchlichtprinzip oder dem Streulichtprinzip. Des Weiteren sind oftmals auch Ionisationsrauchmelder im Einsatz. Die optischen Rauchwarnmelder sind besonders präzise und lösen überaus rasch Warnsignale aus. Zudem lassen sie sich einfach und schnell montieren.

Funktion von Funkrauchmeldern

Funkrauchmelder gelten als besonders sicher. Sie funktionieren nach dem gleichen Prinzip wie optische Rauchwarnmelder, beinhalten jedoch ein Funkmodul. Dadurch sind die einzelnen Melder miteinander verbunden und können den Alarm gleichzeitig auslösen. Aufgrund dessen ist es möglich, in jedem Raum und zur gleichen Zeit vor einer möglichen Gefahr zu warnen. Die Brandmelder müssen jedoch kompatibel sein, um Verzögerungen weitestgehend auszuschließen. Es wird daher unbedingt empfohlen, Funkrauchmelder eines einzigen Herstellers zu benutzen.

Funktion von photoelektrischen Rauchmeldern

Der photoelektrische Melder ist eine Form des optischen Melders. Diese Art von Melder verfügt über eine Diode, die für das Aussenden eines Lichtstrahls verantwortlich ist, sowie über eine Fotolinse, welche als Sensor dient. Bei dieser Rauchmelder-Art besteht jedoch im Gegensatz zu den klassischen optischen Meldern eine dauerhafte Verbindung zwischen den Lichtdioden und den Fotosensoren. Der Alarm wird ausgelöst, wenn Rauchpartikel in die Rauchkammer eindringen und diese Verbindung unterbrechen.

Funktion von Dual-Rauchmeldern

Die Dual-Rauchwarnmelder können zu den besonderen Arten der Brandmelder gezählt werden. Sie bringen schließlich zwei verschiedene Sensoren unter einem einzigen Gehäuse unter. Es handelt sich dabei um einen optischen Rauchsensor und einen Hitzesensor. Der Rauchsensor erkennt Rauchentwicklungen aufgrund des Streulichtprinzips. Der Hitzesensor, welcher auch unter der Bezeichnung Thermodifferenzialsensor bekannt ist, nimmt hingegen ungewöhnliche Temperatursprünge wahr und schlägt umgehend Alarm. Diese speziellen Arten von Rauchwarnmeldern bieten ein erhöhtes Maß an Sicherheit und werden daher sowohl in Wohnungen als auch in Betrieben eingesetzt.

Funktion von Smart-Home-Rauchwarnmeldern

Zu den modernsten Arten unter den brandschutztechnischen Komponenten gehört der Smart-Home-Rauchwarnmelder. Dieser ist mit der Haustechnik verbunden und wird automatisch gesteuert. Im Falle eines Brandes lassen sich wichtige Vorgänge mit dem Alarmsignal des Rauchwarnmelders verbinden. Das voll automatisierte Schließen von Fenstern oder das Öffnen der Jalousien ist dabei möglich. Des Weiteren kann das Außenlicht als Warnung und Alarm für die Nachbarschaft verwendet werden. Im Falle eines Brandes beginnt die Beleuchtung in regelmäßigen Abständen aufzuflackern. Bei dieser Art des Brandschutzes werden beinahe keine Grenzen gesetzt. Der smarte Rauchwarnmelder kann schließlich auch mit einer Kamera verbunden werden, um mögliche Gefahrensituationen aus der Ferne überwachen zu können.

Gibt es in Deutschland eine Rauchmelderpflicht?

In ganz Deutschland herrscht in Wohnhäusern und Wohnungen eine Rauchmelderpflicht. Dies gilt sowohl für Mietwohnungen als auch für Eigentumswohnungen und auch für Neu-, An- und Umbauten. In welchen Räumen die wichtigen Gerätschaften angebracht werden müssen, ist jedoch in jedem Bundesland unterschiedlich. Es empfiehlt sich allerdings eine Montage in allen Aufenthalts- und Verbindungsräumen. Für gewerbliche Flächen gilt die Rauchmelderpflicht nur in Baden-Württemberg, Hessen und Sachsen. In allen anderen Bundesländern wird die Montage von Meldern lediglich empfohlen. Es ist jedoch besonders ratsam, Betriebe mit einer funktionierenden Brandmeldeanlage auszustatten. Dazu zählt selbstverständlich auch die Montage von zertifizierten Arten der unterschiedlichen Melder.

Welche Norm ist bei Rauchmeldern einzuhalten?

Brandmelder unterliegen zwei unterschiedlichen Normen. Die Anforderungen an das Produkt sind in der Produktnorm DIN EN 14604 geregelt. Die Norm betrifft deren Planung sowie Entwicklung und legt die zu erfüllenden Qualitätskriterien fest. Zugelassen und somit zertifiziert werden ausschließlich jene Rauchwarnmelder, welche den gesetzlich vorgeschriebenen Ansprüchen entsprechen. Wo und wie Rauchwarnmelder montiert werden müssen, ist in der Anwendernorm DIN 14676 genauestens festgelegt. Auch die regelmäßige Wartung unterliegt den Vorgaben dieser Norm.

Der Beitrag Unterschiedliche Rauchmelder-Arten und deren Eigenschaften erschien zuerst auf Heinrich Brandmeldetechnik.

Im Falle eines Brandes zählt jede Sekunde, um Menschenleben zu retten und das Gebäude vor schwerwiegenden Schäden zu bewahren. Eine Übertragungseinrichtung der Brandmeldeanlage ist daher besonders hilfreich. Nach dem Auslösen des Alarms wird dadurch umgehend die Feuerwehrleitstelle informiert. Dank dieses vollautomatischen Vorgangs kann die Rettungskette deutlich schneller in Gang gesetzt und die Gefahr möglichst rasch gebannt werden. Die wichtige Komponente der Brandmeldeanlage ist vor allem in öffentlichen Gebäuden überaus empfehlenswert. Wir erklären, wer die Aufschaltung für die BMA erledigt und wie der Fernalarm funktioniert.

Weshalb ist die Übertragungseinrichtung für die BMA wichtig?

Brände können überaus schnell außer Kontrolle geraten und sollten daher so schnell wie möglich gelöscht werden. Um ein Gebäude und seine Nutzer ausreichend zu schützen, sollten Brandmeldeanlagen installiert werden. Eine Übertragungseinrichtung ist im Brandfall zudem von überaus großem Nutzen, da die zuständige Feuerwehrleitstelle automatisch über einen Notfall informiert wird. Es handelt sich daher um einen Fernalarm. Somit kann der Rettungseinsatz direkt nach dem Empfang des Alarms eingeleitet werden. Dies spart nicht nur Zeit, sondern führt zu einer schnellen Eindämmung von Bränden sowie zu einer raschen Evakuierung des betroffenen Gebäudes.

Wo ist eine Übertragungseinrichtung für die BMA Plicht?

In welchem Gebäude eine Übertragungseinrichtung und somit eine Aufschaltung zur Feuerwehr dringend notwendig ist, wird von der örtlichen Bauverordnung bestimmt. Öffentliche Gebäude sollten jedoch grundsätzlich mit einer BMA ausgestattet werden, um die Nutzer im Brandfall bestmöglich zu schützen. In Sonderbauten ist der Einbau einer Übertragungseinrichtung sowie allen notwendigen Gerätschaften der modernen Brandschutztechnik allerdings Pflicht. Hierzu zählen folgende Gebäudetypen:

• Kindergärten
• Schulen und Hochschulen
• Krankenhäuser
• Altenheime
• Hotels und Pensionen
• Flughäfen
• Einkaufszentren
• Parkhäuser
• Justizvollzugsanstalten
• Forschungseinrichtungen
• Industriegebäude

So funktioniert die Übertragungseinrichtung

Die Übertragungseinrichtung ist auch unter den Abkürzungen ÜE und BM-ÜE bekannt. Diese wird in dem zu schützenden Gebäude installiert und mit der Brandmeldeanlage verbunden. Nach dem Erkennen einer möglichen Brandgefahr wird der Alarm an die Feuerwehr weitergeleitet. Die Gefahrenmeldeanlage stellt dabei eine direkte Verbindung zur Alarmempfangseinrichtung der Leitstelle her. Der Fernalarm ist eine wichtige Komponente der Brandschutztechnik und sollte daher für sämtliche Einrichtungen in Erwägung gezogen werden. Eine schnelle Meldung des Notfalls führt schließlich zu der schnellstmöglichen Eindämmung der Brandgefahr.

Unterschiedliche Typen von Übertragungseinrichtungen

Bei der ÜE handelt es sich um einen sogenannten Hauptmelder der BMA. Der Melder ist letztendlich für die Auslösung des Fernalarms verantwortlich. Dies ist ein essenzieller Vorgang im modernen Brandschutz. Beim Aufbau der ÜE ist zwischen drei verschiedenen Arten zu unterscheiden:

• Typ X: Die Übertragungseinrichtung ist abgeschlossen und befindet sich in einem eigenen Gehäuse.
• Typ Y: Die BM-ÜE ist in das Gehäuse eines anderen Geräts integriert. Dies kann etwa eine EMA/ÜMA-Komponente sein.
• Typ Z: Die Übertragungseinrichtung ist vollständig in einem anderen Gerät integriert und kann somit nicht selbstständig funktionieren.

Historische Arten von Übertragungseinrichtungen

Die ÜE ist in der Regel über das Festnetz- oder Mobilfunksystem mit der Feuerwehrleitstelle verbunden. Auch IP-fähige Übertragungseinrichtungen werden für die Verbindung genutzt. Dennoch gibt es auch andere Möglichkeiten, eine Übertragungseinrichtung zu betreiben. Hierbei gibt es zwei weitere Optionen, welche heutzutage allerdings nur noch sehr selten zum Einsatz kommen und vorrangig für Altgeräte verwendet werden:

AWAG (Automatisches Wähl- und Ansagegerät):

Bei der Inbetriebnahme des automatischen Wähl- und Ansagegeräts AWAG muss zunächst eine Nummer eingespeichert werden, welche im Notfall angewählt wird. Hierbei sollte die Rufnummer des Notrufs eingegeben werden. Die Übertragung wird über das Telefonnetz ausgeführt. Anschließend wird ein Text abgespult, welcher ebenfalls im Vorfeld eingesprochen werden muss.

AWUG (Automatisches Wähl- und Umschaltegerät)

Auch das automatische Wähl- und Umschaltegerät AWUG baut ihre Verbindung mithilfe des Telefonnetzes auf. Im Falle eines Brandes wird eine zuvor festgelegte Rufnummer angerufen. Diese muss allerdings über eine Datenendeinrichtung verfügen. Der dadurch entstandene Datenstrom gibt dem Empfänger Aufschluss über die Art des Notrufs. Dadurch können auch Störungen erkannt werden.

Welcher Norm unterliegt eine Übertragungseinrichtung für die BMA?

Im Brandschutz in Betrieben ist die Einhaltung von Normen von besonderer Wichtigkeit. Aus diesem Grund unterliegt auch die Übertragungseinrichtung der BMA einer gesetzlich binden Norm. Es handelt sich um die DIN VDE 0833-2. Diese beinhaltet alle Vorschriften und Normen, welche für die Errichtung und den Betrieb von Gefahrenmeldeanlagen für Brand, Einbruch und Überfall notwendig sind. Sie legt zudem fest, dass die ÜE mit einer Blindplatte versehen werden muss, auf welcher die jeweilige Meldernummer zu finden ist. Ist das Auslösen der BM-ÜE manuell notwendig, muss ein nicht automatischer Brandmelder nach DIN 14675 vorhanden sein.

Wie werden Fehlalarme vermieden?

Um Fehlalarme zu vermeiden, muss die Übertragungseinheit in regelmäßigen Abständen gewartet werden. Dies gilt auch für die Gefahrenmeldeanlage und vor allem für die Brandmeldeanlage. Die Überprüfung der einwandfreien Funktion ist ein wichtiger Vorgang, um die Sicherheit in einem Gebäude auf lange Sicht gewährleisten zu können. Dazu zählt auch der Austausch von Verschleißteilen. Zudem muss die Arbeits- und Handlungsweise an die Brandschutztechnik angepasst werden. Werden beispielsweise unsachgemäße Arbeiten in der Nähe eines Rauchmelders ausgeführt, handelt es sich um eine fahrlässige Auslösung des Alarms. Muss die Feuerwehr des Öfteren aufgrund eines Fehlalarms ausrücken, ist mit empfindlichen Strafen zu rechnen. Zudem kann eine Abschaltung der Feuerwehraufschaltung veranlasst werden.

Der Beitrag Übertragungseinrichtung für die BMA erschien zuerst auf Heinrich Brandmeldetechnik.
